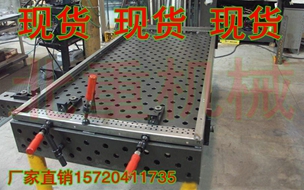

三維柔性焊接平臺是三維柔性焊接工裝的基礎平臺，有鑄件和鋼件兩種材質。相比于傳統的焊接平臺，三維焊接平臺由一個工作面拓展成五個工作面，在每個工作面都均勻分布有直徑16mm或直徑28mm的圓孔，配合三維柔性焊接夾具，將需要加工的工件固定和定位后，進行焊接加工。





隨著專用汽車及專用工程車輛生產向小批量、多樣化方向發展，在新車型的開發和制造過程中，利用柔性化、模塊化的三維組合工裝替代傳統的專用工裝，不僅可以縮短設計、制造時間，而且可以反復使用，節約成本，是非常經濟而實用的選擇。



　　1、經濟性



　　柔性組合工裝是一種可以自由組合的萬能夾具，可適應不同的工件形狀，幾套夾具系統就可以替代大量高成本的專用工裝，使用該工裝后，可以省去因產品變化而投入的專用工裝的費用和時間。在多品種、個性化的汽車生產中，它的經濟性尤為明顯。



　　國外有數據表明，９套以上專用焊接夾具的成本（我國５～６套）就超過一套柔性夾具。目前我國汽車制造企業每年增加幾十套專用焊接夾具是很常見的，選用柔性夾具的經濟性顯而易見。



　　2、柔性化



　　柔性工裝平臺可以在三維空間進行組合。模塊化系統在安裝、調整和夾緊工件中完美地體現了它的通用功能，在大型工件的焊接上，該特點更加突出。柔性化的另一面體現在操作簡便。在工作臺和模塊上，所有以12.5mm和25mm為倍數的尺寸均可直接找到，再配上少量的調整片，可以非常方便地準確定位。



　　3、精確性



　　所有模塊加工精度均較高，工作平臺上任意兩個孔的公差在±0.1mm以內，完全可以滿足焊接加工的需要。在裝配或焊接過程中，使用定位塊、連接塊、夾緊器和支撐塊，能夠?qū)ぜ_定位，需要焊接的工件可以被穩定地固定在各個定位點或定位面上。如果工件本身的幾何尺寸不準確，也可以很快被檢測出來，在初加工工序中便被消除。



　　4、重復性



　　使用CAD及Pro/E設計系統，可以非常簡便地對樣件進行模擬裝配，精確的模塊尺寸能保證裝配精度。



　　5、耐用性



　　在工作平臺和模塊結構設計中，充分考慮了使用剛性和強度的要求，每個標準2000mm×1000mm的工作平臺載重量可達10t，并能保證其重復定位和夾緊的精度。工作平臺和模塊的表面經過特殊處理，使焊接時產生的飛濺不容易粘在其工作表面。定位和夾緊銷栓表面經過淬火處理，使其不易磨損、經久耐用。





　　北重公司致力于三維焊接平臺,三維柔性焊接平臺,焊接平臺,柔性焊接平臺劃線平臺，鑄鐵焊接平臺，T型槽平臺，鉚焊平臺，電機試驗平臺，鑄鐵平臺，裝配平臺，檢驗平臺，落地鏜床工作臺，鏜銑床工作臺，電機試驗平臺，T型槽工作臺，鑄鐵地軌，機床鑄件，大型機床鑄件，機床工作臺T型槽平臺、落地鏜工作臺、裝配平臺、焊接平臺、機床工作臺、T型槽工作臺、電機試驗平臺、劃線平臺、檢驗平臺、鉚焊平臺、試驗鐵地板、三維焊接平臺、大理石平臺等機床鑄件,鑄鐵平臺,鑄鐵平板量具產品的生產開發，為我國的機械裝備事業提供強有力的產品配套服務。真誠與生產加工制造廠家精誠合作，互惠互利，共創未來！
